CALIÉS

CALepinage Intelligent pour l’Énergie Solaire

Du contour dessiné sur la carte au rapport de faisabilité : CALIÉS implante une installation photovoltaïque sur une toiture, un parking ou un terrain, en 2D et en 3D, et en chiffre la production, l’économie et le bilan carbone.

Demander une démonstration de CALIÉS
GéoDataNumCALIÉSBâtiment d’exempleRapportPlansScénarios4 200m² de surface utile1 280panneaux620kWc installés780MWh produits par an68 %des besoins couvertsParcoursNommageAdressageInstallationConsommationRésultats techniquesAnalyse économiqueBilan carboneRapportToiture · 1 280 panneauxCalepinage 2DPrésentation 3DEmprise de la toiturePanneauxZone d’exclusion GéoDataNumCALIÉSBâtiment d’exempleRapportPlansScénarios4 200m² de surface utile1 280panneaux620kWc installés780MWh produits par an68 %des besoins couvertsCalepinage 2DPrésentation 3DEnsoleillement21 juin, du lever au coucher du soleilExporter la maquetteVue piéton GéoDataNumCALIÉSBâtiment d’exempleRapportPlansScénarios4 200m² de surface utile1 280panneaux620kWc installés780MWh produits par an68 %des besoins couvertsProduction et consommation, mois par moisProductionConsommation0306090120MWhJFMAMJJASONDSurplus, valorisé ou stockéAutoconsommation71 %de la production estconsommée sur place.Le reste est injectésur le réseau.640k€ d’investissement9,5ans de temps de retour8,2 %de rentabilité interne38t de CO₂ évitées par anImprimer le rapport de faisabilité
Maquette animée. Données fictives. Faites glisser pour voir toute la maquette.

Huit étapes, de l’adresse au rapport

Un bandeau suit le projet en continu : surface utile, nombre de panneaux, puissance, production annuelle, couverture, autoconsommation, investissement, temps de retour, CO₂ évité.

  1. Nommage

    Nom du projet, adresse et secteur du site.

  2. Adressage

    Choix des emprises : un bâtiment, un parking, un terrain, ou un dessin libre.

  3. Données d’installation

    Ensoleillement, modèle de panneau, inclinaison, orientation, retraits et masques.

  4. Données de consommation

    Saisie, import d’une courbe de charge ou estimation, puis objectif de dimensionnement.

  5. Résultats techniques

    Autoproduction, autoconsommation, taux de couverture, bilan mensuel.

  6. Analyse économique

    Investissement, charges d’exploitation, valorisation du surplus, primes.

  7. Impact environnemental

    Bilan carbone du projet : émissions, émissions évitées, temps de retour.

  8. Résultats

    Rapport commenté mis en page, impression PDF et exports.

L’application en images

Neuf écrans de CALIÉS, pris sur le projet d’exemple fourni avec l’application. Cliquez sur une image pour l’agrandir.

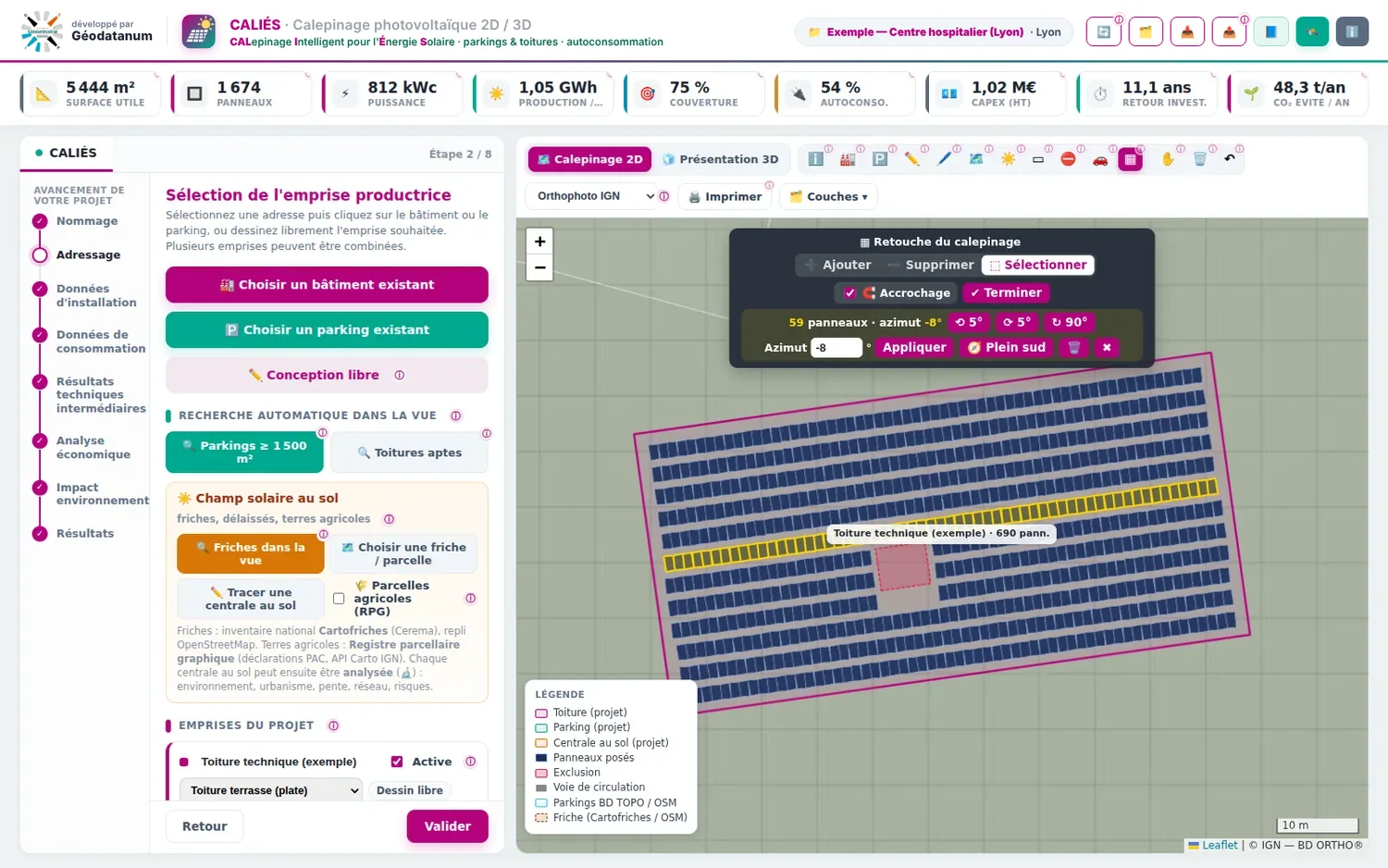

L’écran de travail : indicateurs du projet, assistant en huit étapes et carte du calepinage.
L’écran de travail : indicateurs du projet, assistant en huit étapes et carte du calepinage.

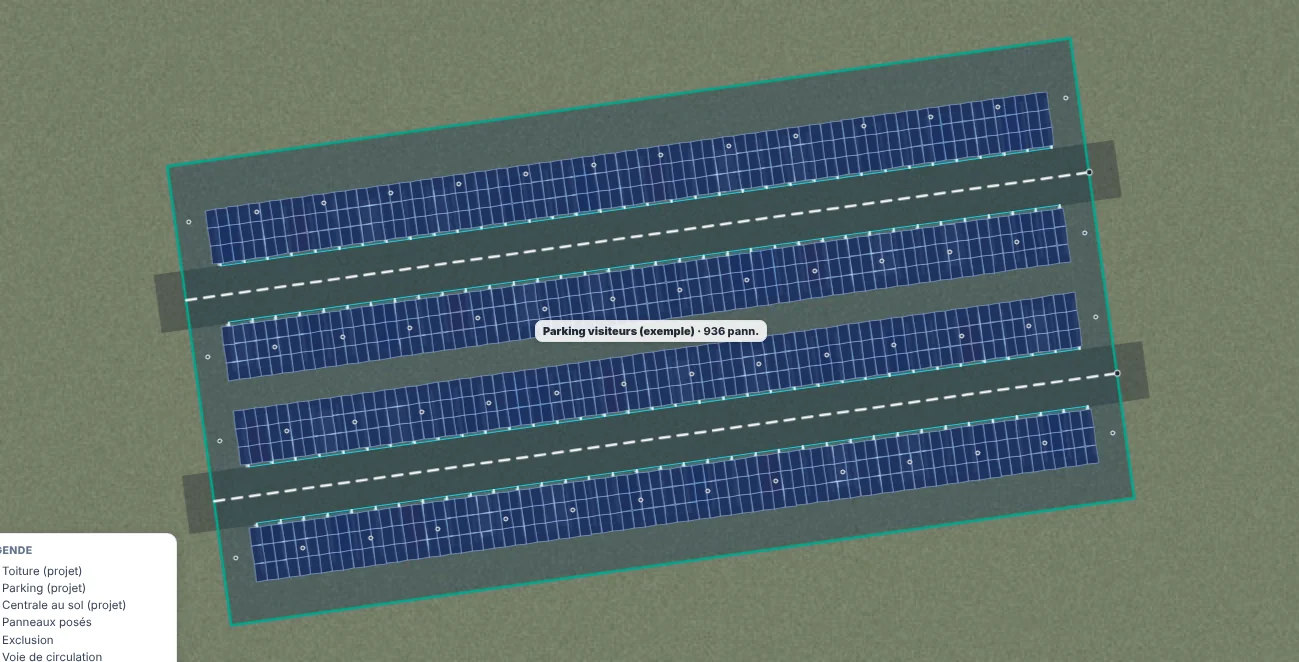

Calepinage des ombrières d’un parking, alignées sur les voies de circulation.
Calepinage des ombrières d’un parking, alignées sur les voies de circulation.

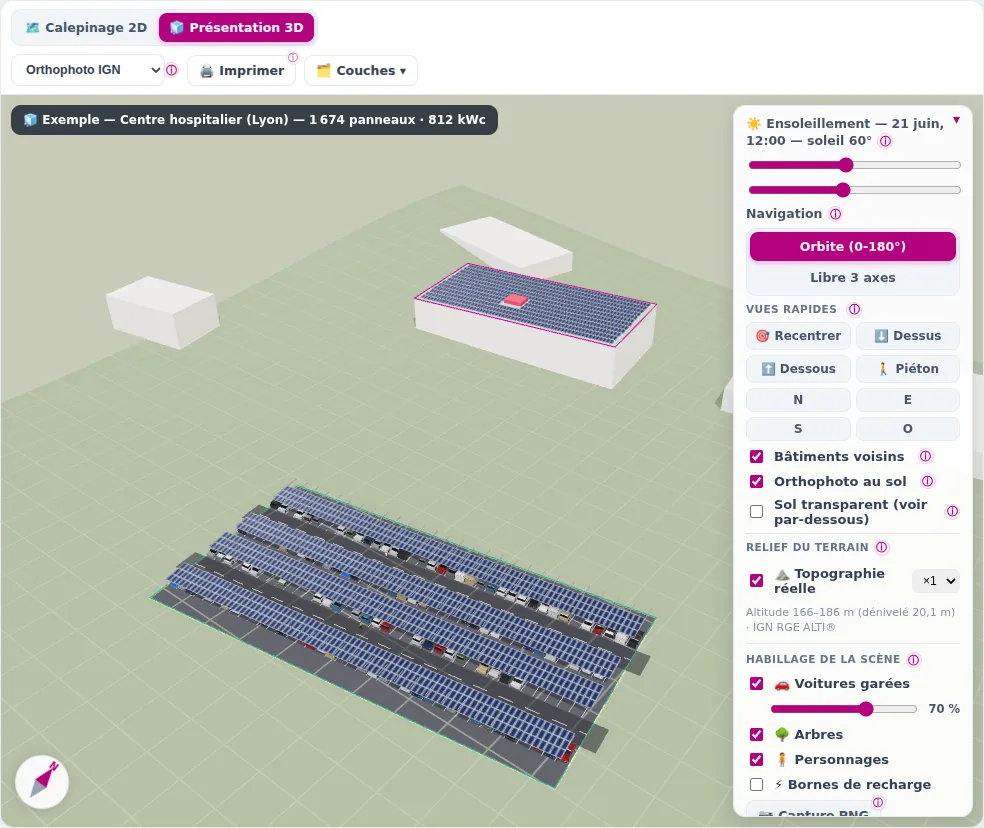

Présentation 3D : toiture et parking équipés.
Présentation 3D : toiture et parking équipés.

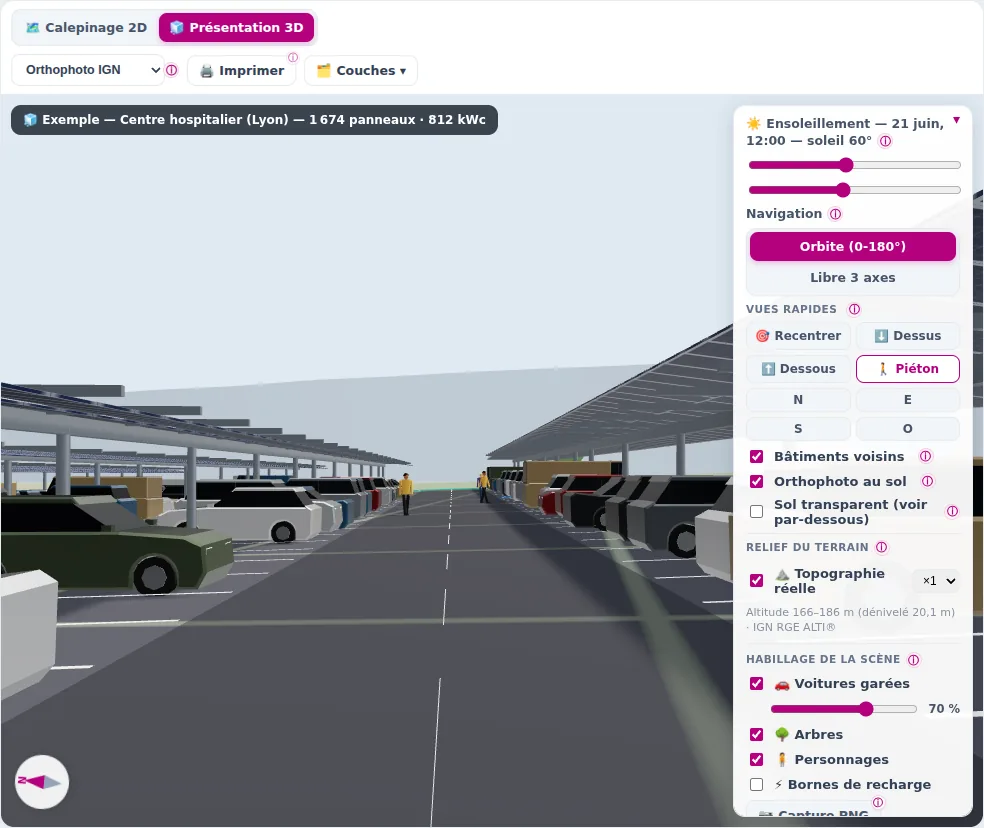

Vue piéton sous les ombrières.
Vue piéton sous les ombrières.

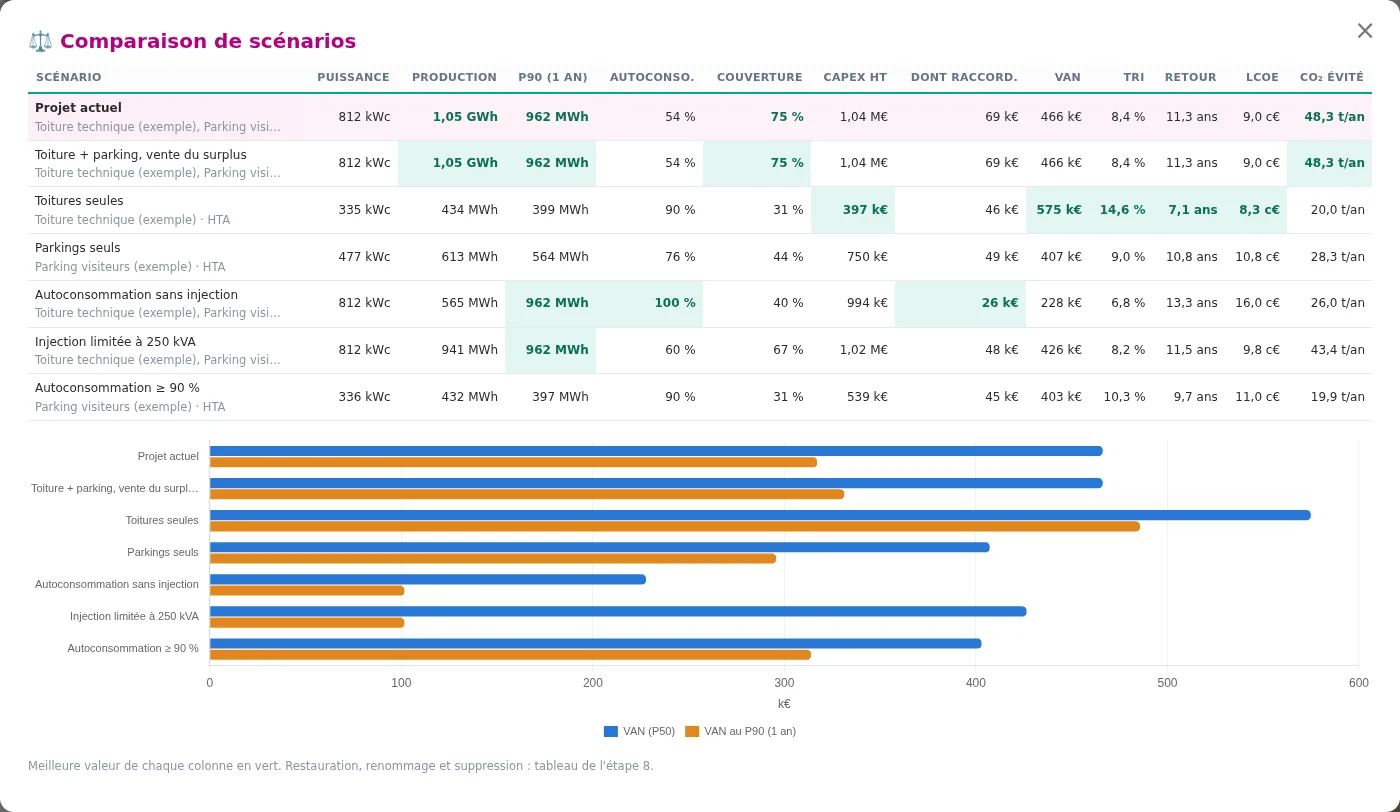

Comparaison de scénarios : la meilleure valeur de chaque colonne est surlignée.
Comparaison de scénarios : la meilleure valeur de chaque colonne est surlignée.

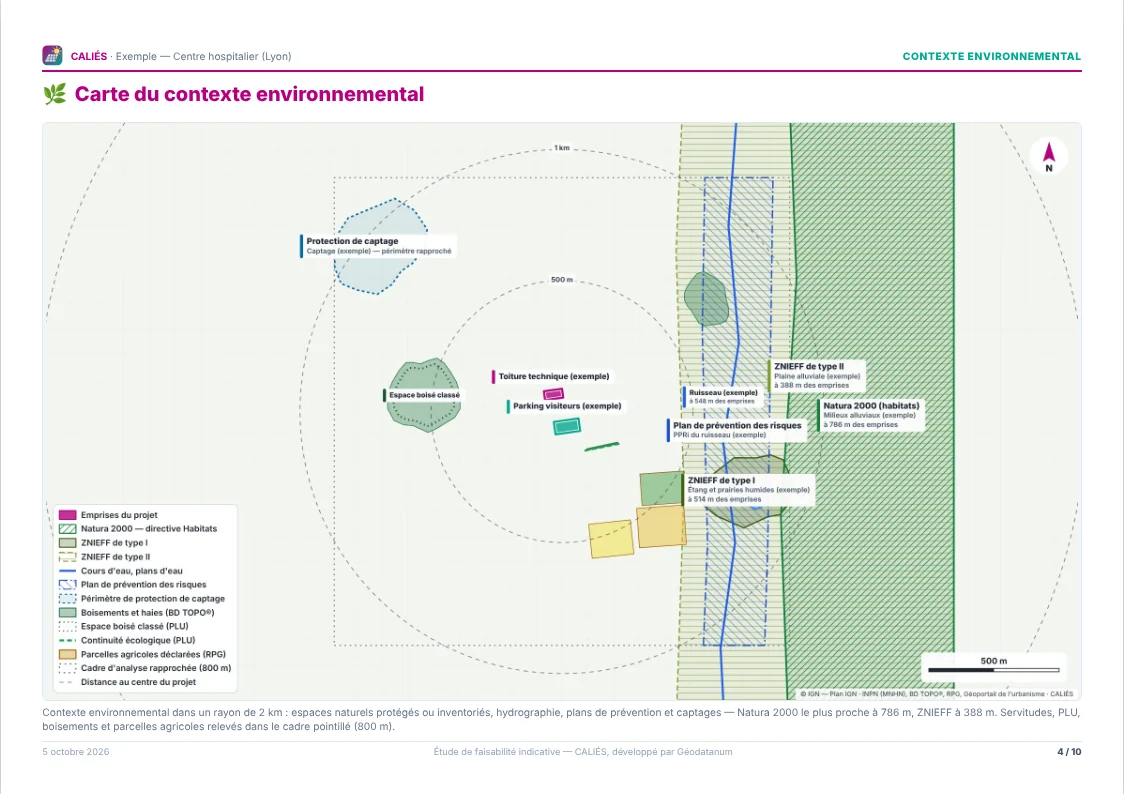

Carte du contexte environnemental, telle qu’elle figure dans le rapport.
Carte du contexte environnemental, telle qu’elle figure dans le rapport.

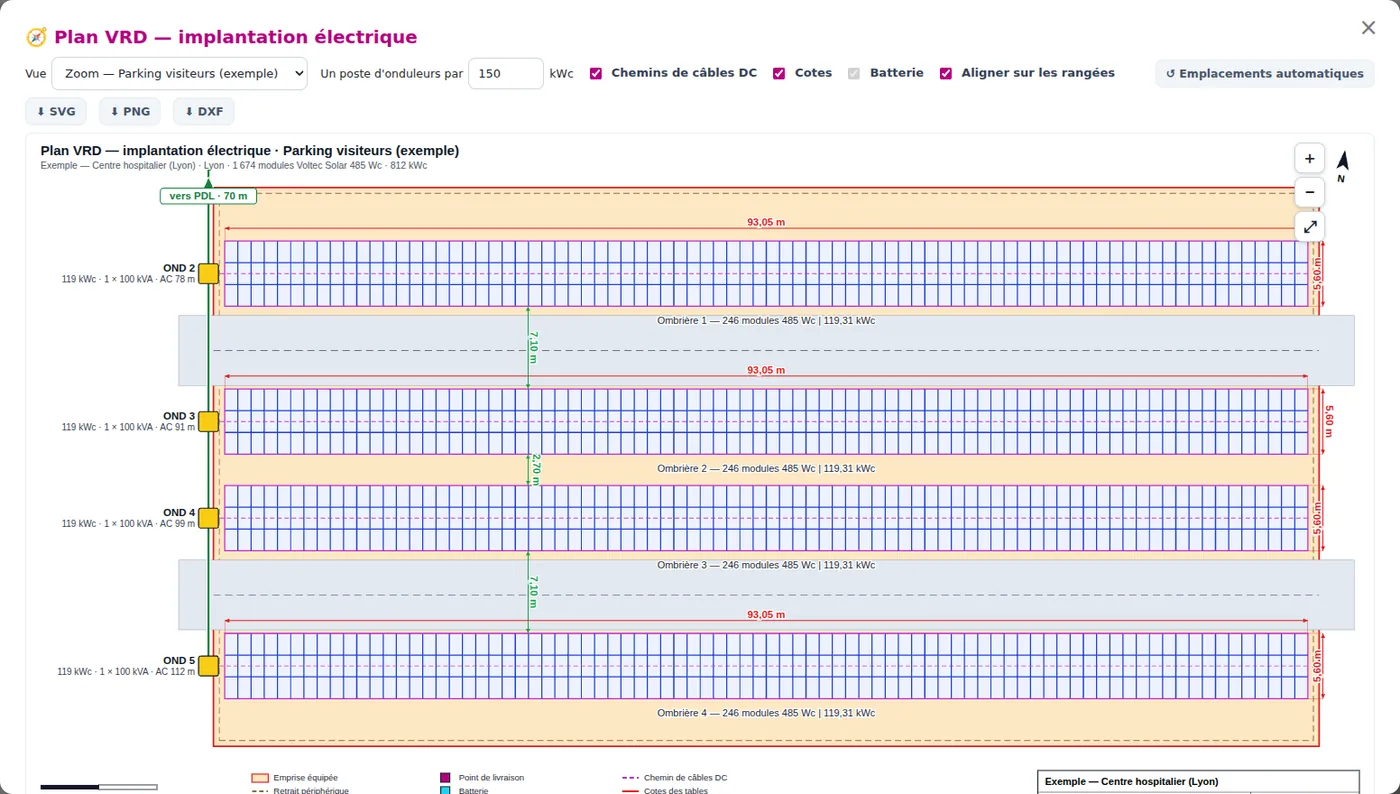

Plan VRD : implantation électrique d’un parking.
Plan VRD : implantation électrique d’un parking.

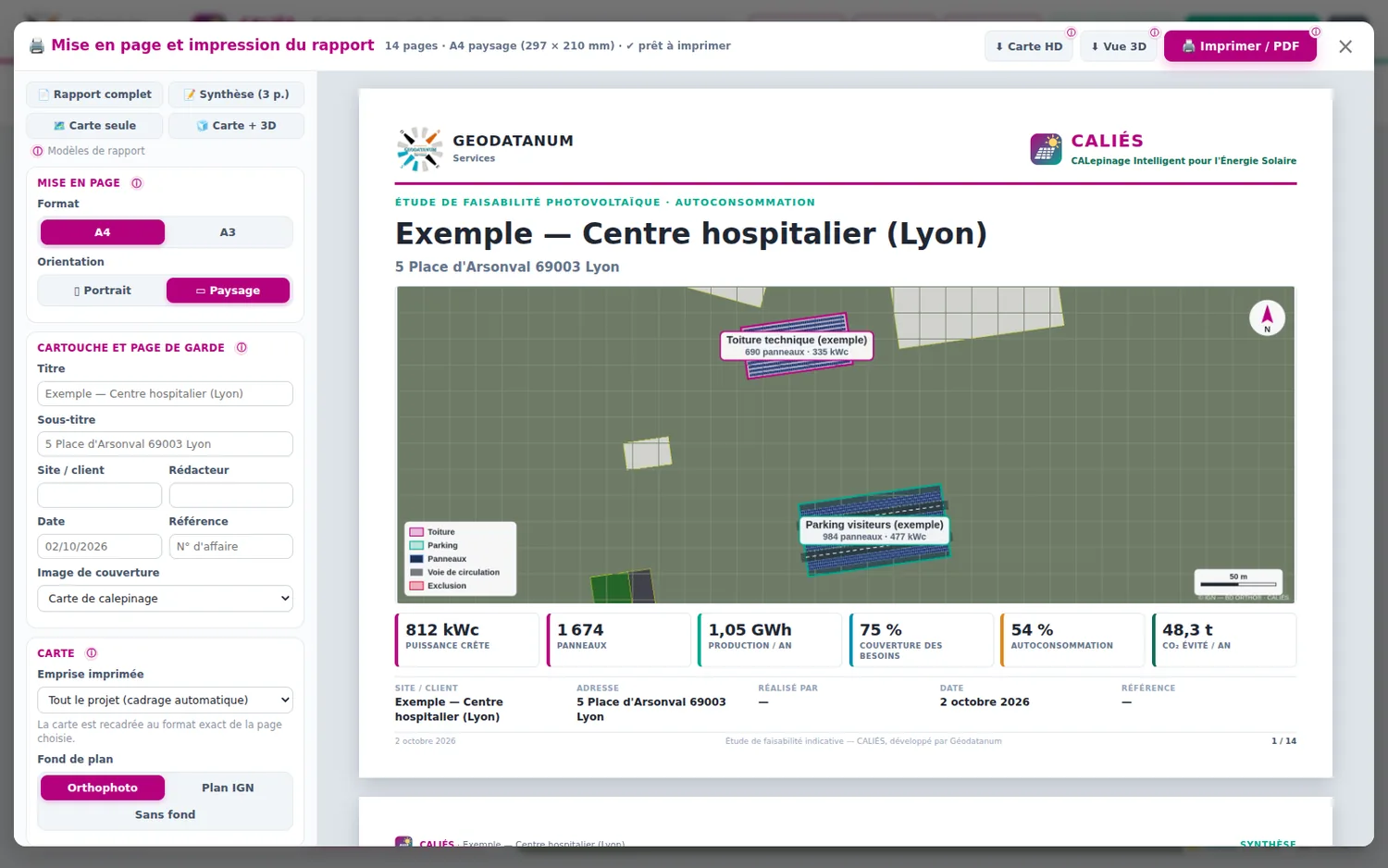

Mise en page du rapport avant impression.
Mise en page du rapport avant impression.

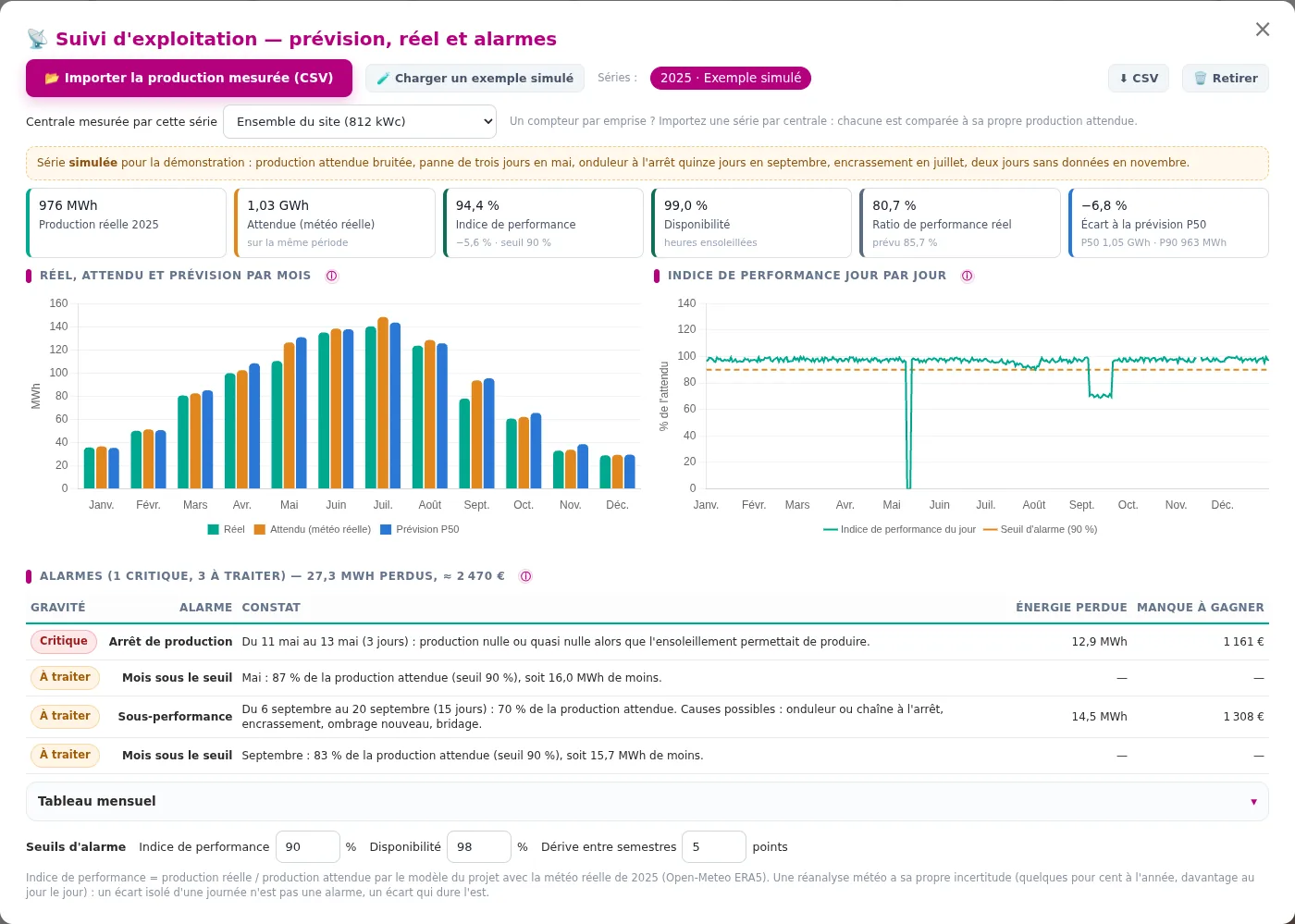

Suivi d’exploitation, avec une série simulée pour la démonstration.
Suivi d’exploitation, avec une série simulée pour la démonstration.

Ce que fait CALIÉS

  • Toitures, parkings, terrains

    Un clic sur un bâtiment ou sur un parking reprend son contour ; le dessin libre couvre le reste. Zones d’exclusion, retraits et pans de toiture se règlent sur la carte. Sur un parking, les ombrières s’alignent sur les voies de circulation.

  • Le projet en 3D

    La scène reprend le calepinage, les bâtiments voisins et le relief du terrain. On règle la date et l’heure pour suivre l’ensoleillement, on passe en vue piéton, on exporte la maquette.

  • Dimensionnement et économie

    L’installation se dimensionne sur la consommation du site, jusqu’à l’autoconsommation collective. CALIÉS calcule l’autoconsommation, l’investissement, la VAN, le TRI, le temps de retour et le bilan carbone, et compare les scénarios.

  • Ce qui peut bloquer

    Contraintes réglementaires, contexte environnemental et patrimonial, ombrages proches, relief, raccordement au réseau : le projet est replacé dans ce qui l’entoure.

  • Avant-projet et exécution

    Structure des ombrières, onduleurs, chaînes de modules, stockage. Plan VRD coté, carnet de câbles, schéma unifilaire et nomenclature chiffrée, avec exports DXF et IFC.

  • Rapport et suivi

    Un rapport commenté mis en page en A4 ou A3, prêt à imprimer en PDF. Une fois la centrale en service, la production mesurée se compare à la production attendue.

Les estimations de productible, de coûts et de tarifs sont indicatives et doivent être confirmées par une étude détaillée.

Voir CALIÉS sur l’un de vos sites

Donnez-nous une adresse et un ordre de grandeur de consommation : nous vous montrons l’application sur un cas qui vous concerne.
